Antara II / Marghos Tec

La especificación,
en perspectiva.

Dos sentidos de apertura. Un mismo sistema. Explora las puertas metálicas contra incendio y consulta cada detalle del proyecto.

Documento de origenEspecificación de puertas
EspecificóArq. Salvador Muñoz
Fecha indicada en láminas06/04/2026
Estado de esta páginaV2 · visualización para revisión

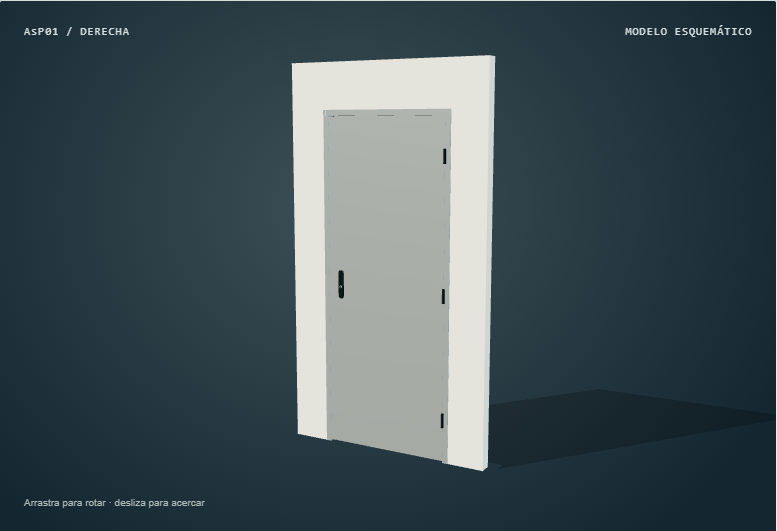

Representación esquemática en perspectiva de la puerta metálica de Antara II
AsP01 / abatimiento derechoExplorar el modelo ↓
100 puertas50 derechas + 50 izquierdas
900 × 2200mm · dimensiones nominales
52 mmEspesor de hoja especificado
180 minUL · declarado en la lámina¹
01 / EXPLORACIÓN

Entiende el conjunto.

Cambia el sentido, abre la hoja o separa sus capas. La representación explica el sistema; los planos originales conservan la referencia técnica.

AsP01 / DERECHAMODELO ESQUEMÁTICO
Cargando visualización 3D…Consultar las láminas originales
Arrastra para rotar · desliza para acercar
Hoja de acero · núcleo mineralRAL 7001 / según PDF
Tipología · vista frontal del PDF
Modo de visualización
0°

Apertura ilustrativa de 0–90°. No define el límite del herraje.

0 %
Volver al visor ↑
02 / TIPOLOGÍAS

Derecha. Izquierda.

Las láminas indican la misma cantidad para ambos sentidos. La orientación del modelo sigue la vista frontal de cada plano.

AsP01 / lámina 2

Abatimiento derecho

900 × 2200 mm · 50 unidades

Bisagras a la derecha en la vista frontal del documento.
AsP01a / lámina 3

Abatimiento izquierdo

900 × 2200 mm · 50 unidades

Bisagras a la izquierda en la vista frontal del documento.
03 / ESPECIFICACIÓN

Materiales.
Capas. Detalles.

Resumen transcrito de las láminas 2 y 3. Los valores pertenecen al documento recibido; este explorador no sustituye la ficha del sistema ni sus certificados.

¹ El encabezado declara «certificación UL 180 min». No se adjuntó el certificado ni se verificó el alcance del ensamble certificado.

MarcoAcero galvanizado calibre 16Perfil especial ASTURMEX · separadores de chapa 50 × 2.5 mm.
HojaAcero galvanizado calibre 20 · 52 mmConjunto tapa–bandeja, doble plegado y cosido, según la descripción del plano.
NúcleoLana de roca mineral · 51 mmDensidad indicada: 145 kg/m³ · Rockwool.
RefuerzosAcero galvanizado calibre 8Indicados en el perímetro de la puerta.
AcabadoRAL 7001 · gris gofradoPintura en polvo epoxi–poliéster termoendurecible, 100 micras.
JuntaGrafito intumescente · 15 × 2 mmLa lámina describe expansión a partir de 150 °C. Desempeño no verificado aquí.
Manija y cilindroInterior: manilla negra · exterior: escudo y cilindroCilindro TE5 5030 40×40L / 5200 40×40N, según el texto del PDF.
CerraduraReferencia CF60 en el detalleEl bloque de texto tiene referencias superpuestas CF50/CF60: confirmar modelo final.
BisagrasAcero de 3 mm · tornillos M6 DIN 965El documento menciona versiones con y sin muelle: confirmar configuración.
BulónAntipalanca · 14 × 36 mmAcero hexagonal zincado, según la lámina.
04 / DOCUMENTACIÓN ORIGINAL

El detalle, sin perderse.

Vistas, cotas, herrajes y secciones en su lámina original. Abre el PDF para leer o medir con las herramientas del documento.

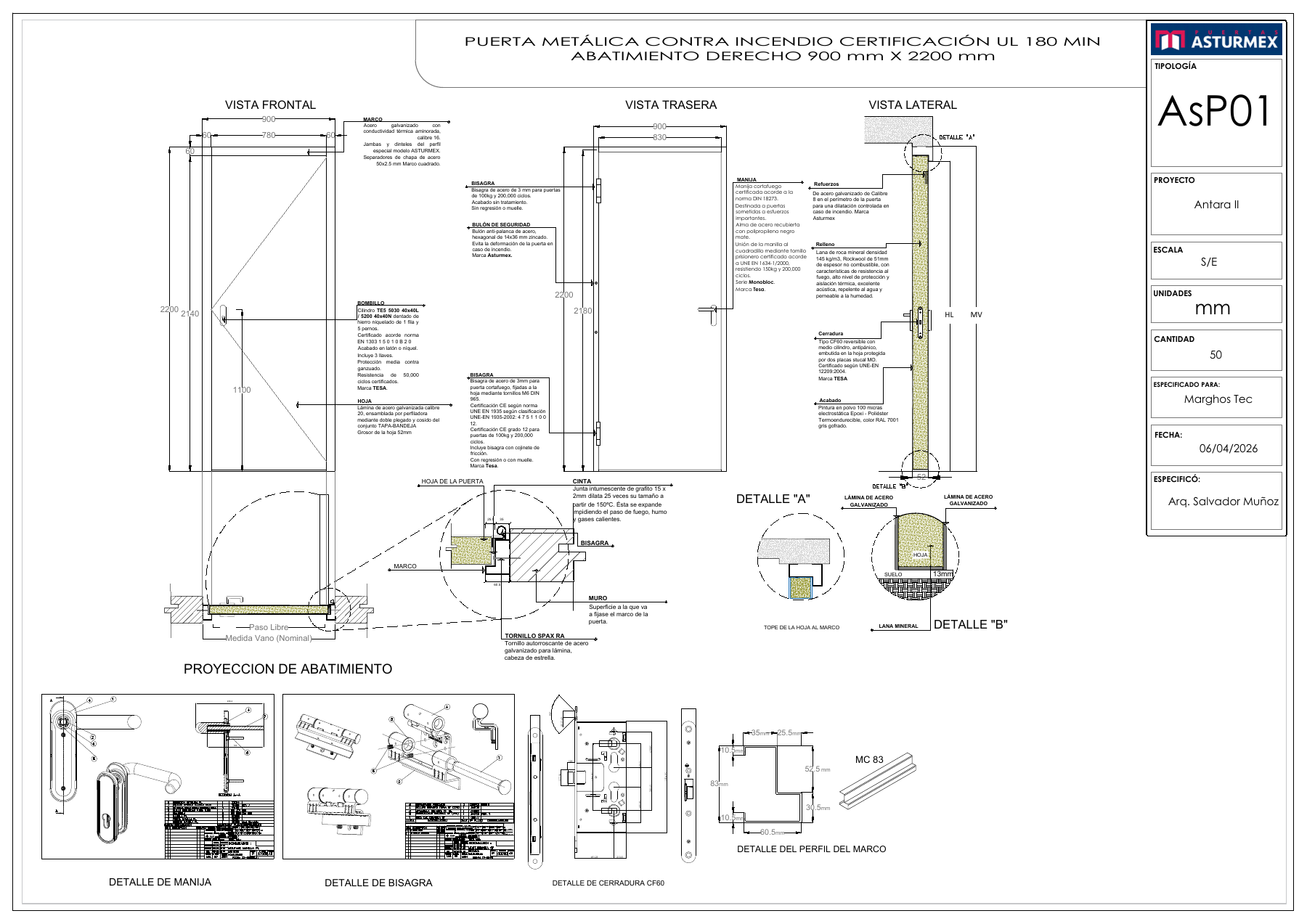

Lámina original 2: puerta AsP01 derecha, vistas, secciones y detalles
Lámina 2 / 3 · AsP01 · unidades mm · escala S/EImagen de consulta · usar PDF original para detalle
05 / REVISIÓN TÉCNICA

Antes de cerrar
la especificación.

Hay puntos que requieren confirmación del proveedor. Se mantienen visibles para que la presentación no convierta una referencia gráfica en una validación técnica.

Certificado del sistema completo

Solicitar el documento que respalde la clasificación declarada UL 180 min, con su alcance: hoja, marco, herrajes, sellos, dimensiones e instalación. La cifra se muestra como declaración del PDF, no como certificación comprobada.

Cerradura y bisagras definitivas

El título del detalle identifica CF60; en el bloque de cerradura aparecen textos CF50/CF60 superpuestos. Las notas de bisagras describen opciones con y sin muelle. Confirmar la combinación y el sentido de apertura antes de compra.

Vano, hoja y paso libre

900 × 2200 mm es la dimensión nominal indicada. La vista frontal muestra 780 × 2140 mm entre cotas interiores; la trasera incluye 830 y 2180 mm. Confirmar a qué superficies y tolerancias se refiere cada medida. No tomar dimensiones de corte desde este modelo 3D.

Anclaje e instalación

Validar muro receptor, fijación, holguras, orientación en obra y procedimiento aprobado por el fabricante. El despiece de esta página explica la composición; no autoriza modificaciones al sistema.

Una referencia compartida.

Consulta el documento completo y lleva los puntos pendientes a revisión con el proveedor.

Abrir PDF original ↗
Lámina original ampliada
